O tanque de fibra de vidro, também chamado de tanque FRP, é o vaso pressurizado que recebe o meio filtrante de abrandadores e filtros de água: resina, areia, carvão ou zeólitos. Instalado com uma válvula no topo, ele é o corpo do equipamento onde a água atravessa o leito, e onde acontecem a retrolavagem e a regeneração.
Para escolher o tanque certo, três pontos importam: a medida (que define o volume útil, de 8 a 1.465 litros na nossa linha), a boca onde se encaixa a válvula ou a cabeça (2 1/2″ ou 4″) e os acessórios internos, como tubo central e crepinas. Este guia mostra como decidir cada um deles.
Resumo rápido
- O que é: vaso de fibra de vidro que abriga o meio filtrante de abrandadores e filtros.
- Pressão: todos os nossos tanques são testados para pressões de até 150 psi.
- Medidas: 22 tamanhos, de 7×17 (8 litros) a 42×72 (1.465 litros).
- Boca: 2 1/2″ ou 4″, com cabeças, redutor e tampas para cada caso.
- Como dimensionar: dureza ou qualidade da água, vazão e volume diário definem o meio e, a partir dele, o tanque.
Para que serve o tanque de fibra de vidro no tratamento de água
No tratamento de água, o tanque de fibra de vidro não é um reservatório de armazenamento. Ele é um vaso de pressão que trabalha cheio de meio filtrante, ligado à linha de água da planta. O tipo de meio colocado dentro dele define a função do equipamento:
Abrandador
Com resina catiônica, o tanque troca o cálcio e o magnésio da água por sódio e reduz a dureza que forma incrustação.
Filtro de meio granular
Com areia ou zeólitos, o leito retém sólidos e turbidez. A limpeza é feita por retrolavagem.
Filtro de carvão
Com carvão, o tanque trabalha na redução de cloro, gosto e odor antes das etapas seguintes.

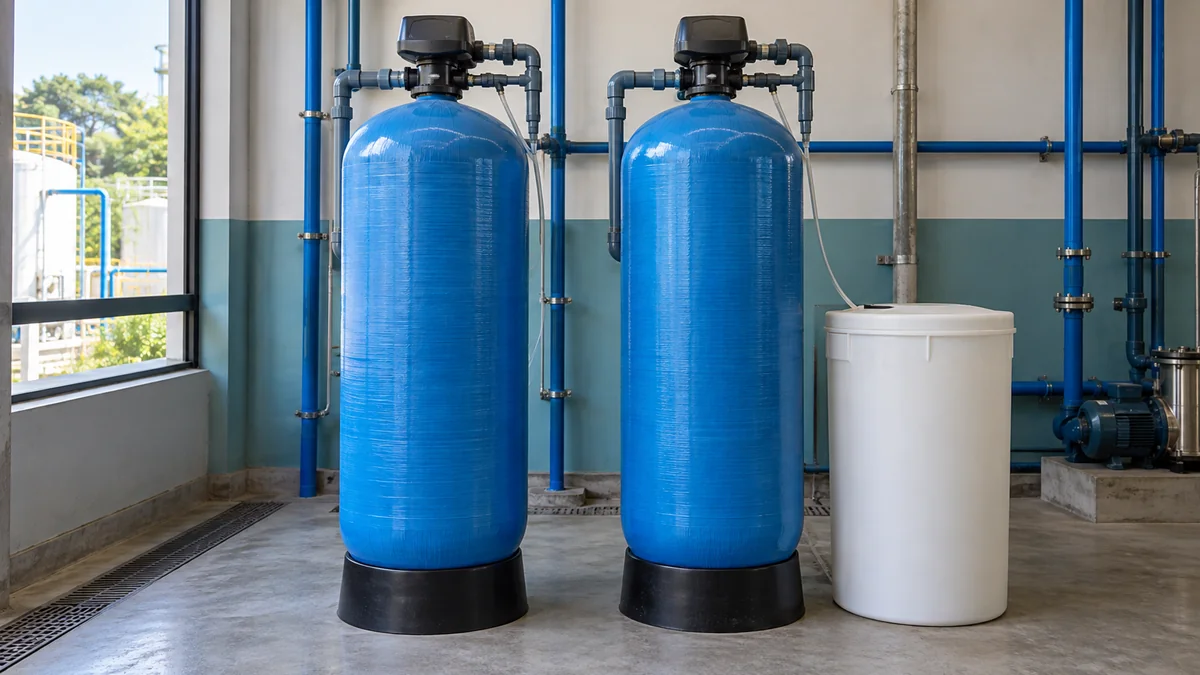

Nossos tanques de fibra de vidro FRP são testados e suportam pressões de até 150 psi. Eles são instalados junto com uma válvula automática para facilitar a operação, a limpeza do meio e, no caso do abrandador, a regeneração.
Na indústria, esse conjunto aparece no tratamento da água bruta e nas utilidades. Na filtração para papel e celulose, por exemplo, tanques com meio filtrante e válvulas de retrolavagem tratam grandes vazões na captação, e o abrandamento prepara a água de alimentação da caldeira.
Como o tanque trabalha por dentro

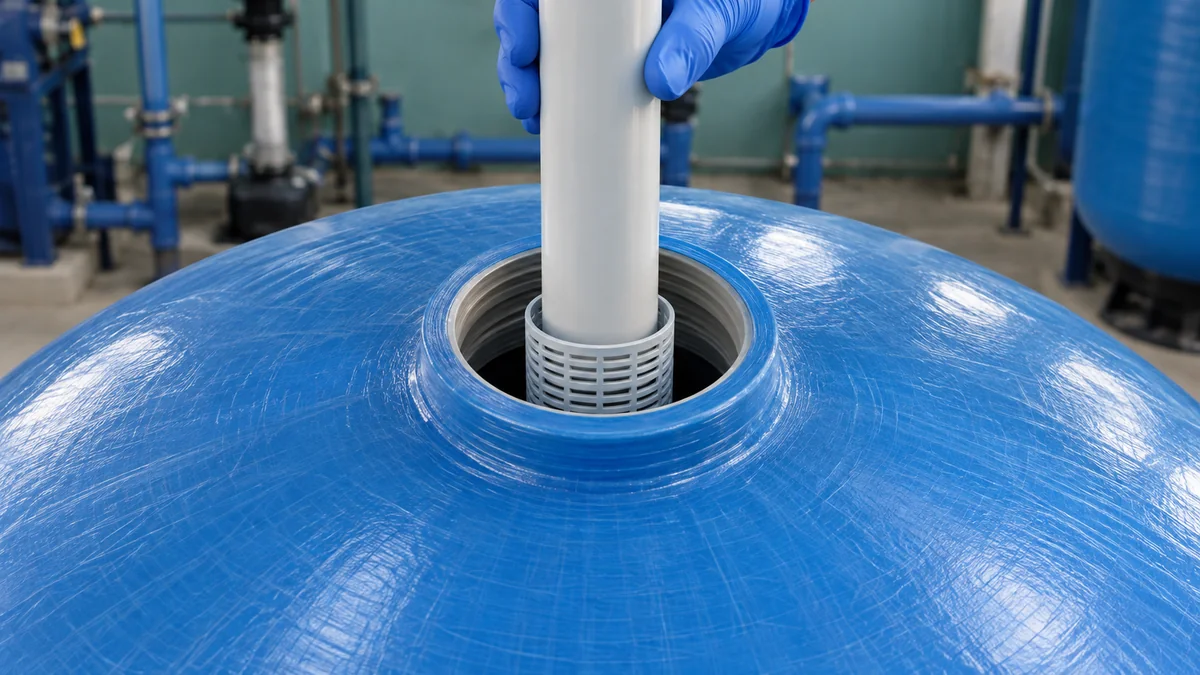

Por fora, o tanque é um cilindro com a boca rosqueada no topo. Por dentro, ele tem um tubo central que desce até o fundo, com uma crepina em cada ponta. Em operação de serviço, o caminho da água é este:
- Válvularecebe a água de entrada
- Crepina superiordistribui o fluxo no topo
- Meio filtrantefiltra ou troca íons
- Crepina inferiorcoleta a água no fundo
- Tubo centralleva a água tratada à saída
As crepinas têm duas funções: reter o meio filtrante dentro do tanque e distribuir o fluxo de água por todo o leito, tanto na operação quanto na retrolavagem. Quando o fluxo se inverte para limpar o leito, é a crepina superior que impede que a resina, a areia ou o carvão sejam arrastados para fora.

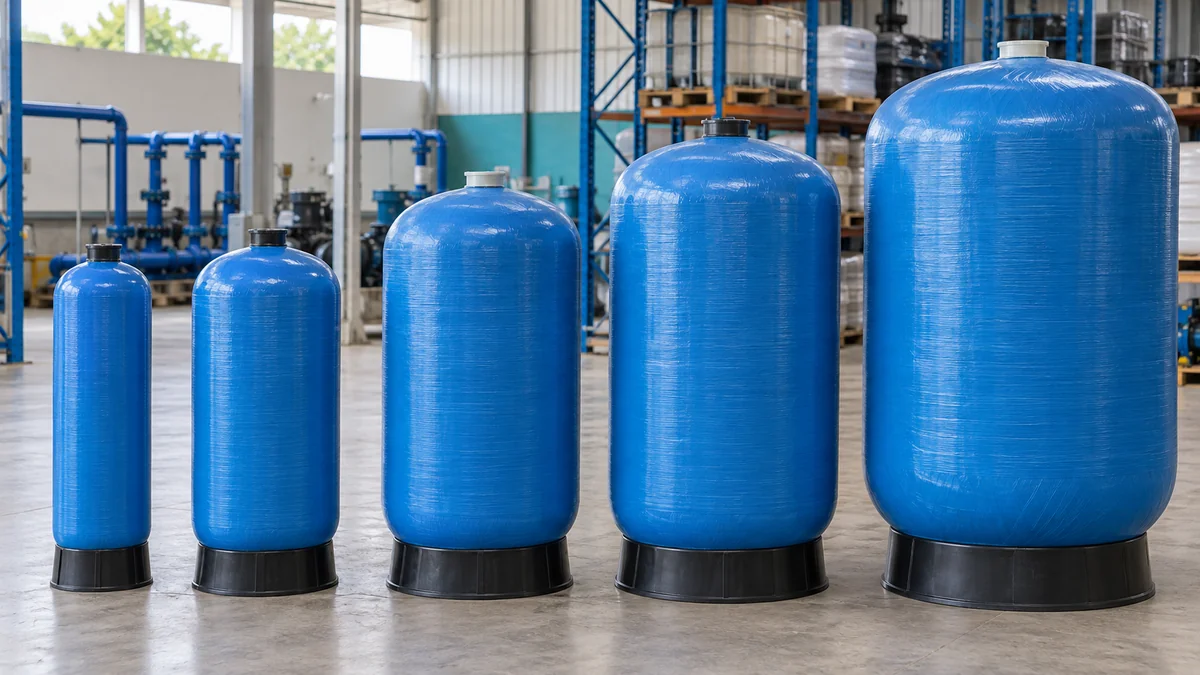

Medidas do tanque de fibra de vidro e volumes
Cada tanque é identificado por uma medida no formato número x número, como 10×54, acompanhada do volume em litros. É essa medida que você informa no pedido de um tanque novo ou de reposição, e o volume é o dado que entra no dimensionamento. Estes são os tamanhos da nossa linha:
| Medida | Volume | Medida | Volume |
|---|---|---|---|
| 7×17 | 8 L | 10×54 | 60 L |
| 8×17 | 11 L | 12×48 | 78 L |
| 6×35 | 13 L | 12×52 | 86 L |
| 7×35 | 18 L | 13×54 | 109 L |
| 8×35 | 24 L | 14×65 | 148 L |
| 9×35 | 31 L | 16×65 | 203 L |
| 8×44 | 32 L | 18×65 | 256 L |
| 9×42 | 38 L | 21×62 | 323 L |
| 9×48 | 44 L | 24×72 | 470 L |
| 10×44 | 49 L | 30×72 | 719 L |
| — | — | 36×72 | 1.018 L |
| — | — | 42×72 | 1.465 L |
O tamanho certo não sai da tabela sozinho. Em um abrandador, três informações definem o equipamento: a dureza da água de entrada, a vazão necessária e o volume consumido por dia. Com elas se calcula o volume de resina e, a partir dele, o tamanho do tanque. Explicamos esse raciocínio no guia sobre como funciona o abrandador de água industrial.
Dica: na reposição de um tanque, anote a medida do tanque atual e confira também a rosca da boca. Assim a válvula, o tubo central e as crepinas que você já tem continuam servindo.
Boca 2 1/2″ ou 4″: cabeças, válvulas e crepinas
A boca do tanque define quais peças se encaixam nele. Nossas peças para tanques de fibra de vidro atendem as roscas de 2 1/2″ e de 4″:
| Peça | Boca do tanque | Conexões |
|---|---|---|
| Cabeça de tanque | 2 1/2″ | Entrada e saída 3/4″, tubo central 3/4″ |
| Cabeça de tanque | 2 1/2″ | Entrada e saída 1″, tubo central 3/4″ |
| Cabeça de tanque | 2 1/2″ | Entrada e saída 1″, tubo central 1″ |
| Cabeça de tanque | 4″ | Entrada e saída 2″ |
| Redutor | 4″ para 2 1/2″ | — |
| Tampa de fundo | 4″ | — |
A válvula segue a mesma lógica. As válvulas manuais fazem os ciclos de filtro, retrolavagem e enxágue sem eletricidade: o modelo de 4 m³/h é para tanque com boca de 2,5″ e o de 10 m³/h, para boca de 4″. As válvulas automáticas, para filtro ou abrandador, vão de 2 a 18 m³/h, nas séries industrial e residencial, e comandam a retrolavagem ou a regeneração por tempo (relógio) ou por volume de água tratada.
Por último, as crepinas. As superiores são escolhidas pelo diâmetro do tubo central, com modelos de 3/4″ (27 mm) e de 1″ (32 mm e 34 mm), com ou sem trava. As inferiores incluem o tipo pião, de 3/4″ e 1″, e a crepina estrela, com vários braços, para tanques de maior porte. Cada modelo indica a faixa de tanque a que se destina, como “tanque 6 a 14” ou “tanque 40 a 48”. Veja toda a linha em tanques, abrandadores, válvulas e crepinas.
Atenção: crepinas para tubos de diâmetros diferentes não são intercambiáveis. A diferença entre 32 mm e 34 mm é pequena, mas decide o encaixe. Meça o tubo central antes de comprar.
Cuidados na instalação e na troca do meio
A montagem do tanque é simples, mas a ordem importa. Uma crepina mal encaixada ou um tubo central fora do lugar fazem o meio filtrante escapar para a linha. Na instalação ou na troca do meio, siga esta sequência:
- Confira as medidas: a medida do tanque, a rosca da boca, o diâmetro do tubo central e a válvula prevista precisam ser compatíveis entre si.
- Posicione o tubo central com a crepina inferior já encaixada, apoiado no fundo e centralizado.
- Proteja a boca do tubo durante o carregamento, para que o meio filtrante não entre nele.
- Carregue o meio filtrante (resina, areia, carvão ou zeólitos) no volume definido no dimensionamento.
- Instale a crepina superior e a válvula ou a cabeça, conferindo a vedação da rosca.
- Faça a retrolavagem e o enxágue antes de colocar o equipamento em serviço.
No abrandador, o conjunto inclui ainda o tanque de salmoura, de polietileno rígido, em 60, 70, 100 ou 200 litros, e a válvula de salmoura. Para quem prefere receber tudo dimensionado, a página de abrandador de água industrial reúne tanque, válvula, resina e acessórios.
Perguntas frequentes
Qual a pressão máxima do tanque de fibra de vidro?
Nossos tanques FRP são todos testados e suportam pressões de até 150 psi.
Que meios filtrantes posso colocar no tanque FRP?
O tanque é usado com resina, areia, carvão e zeólitos, em abrandadores e filtros de meio granular.
O tanque de fibra de vidro serve com válvula manual?
Sim. Há válvulas manuais de 4 m³/h para tanque com boca de 2,5″ e de 10 m³/h para boca de 4″, com ciclos de filtro, retrolavagem e enxágue sem eletricidade.
Como sei qual medida de tanque pedir na reposição?
Use a medida do tanque atual (por exemplo, 10×54) e confira a rosca da boca. Para um equipamento novo, o tamanho sai do dimensionamento do meio filtrante.
Precisa de um tanque de fibra de vidro ou de peças de reposição?
Envie a medida do tanque, a boca e a aplicação. Nossa equipe técnica confere a compatibilidade com válvula e crepinas e prepara o orçamento para a sua empresa.
