Filtro plissado: nominal, absoluto e qual usar no processo

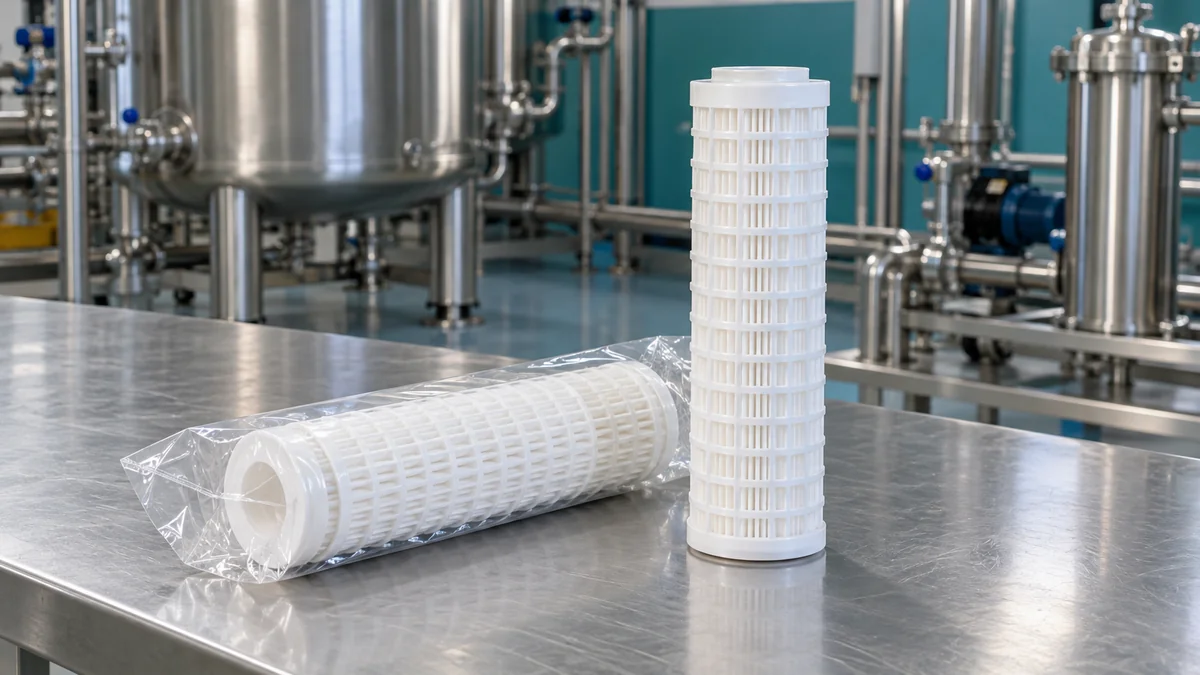

O filtro plissado é um cartucho em que o meio filtrante, uma manta ou membrana, é dobrado em pregas. As dobras colocam uma área de filtração grande dentro de um cilindro compacto, o que dá boa vazão e baixa perda de carga mesmo em micragens finas. Ele é usado na filtração de água, de líquidos de processo e, em versões específicas, de ar e gases.

A escolha começa por uma pergunta: o processo pede um cartucho nominal ou absoluto? O nominal faz a filtração geral de partículas com custo menor. O absoluto entra quando a etapa exige retenção definida em micragem fina, como antes de uma membrana ou de um envase. Depois vêm o material (polipropileno, PES, Nylon 66 ou PTFE) e a conexão com a carcaça.

O que é um filtro plissado e por que as pregas importam

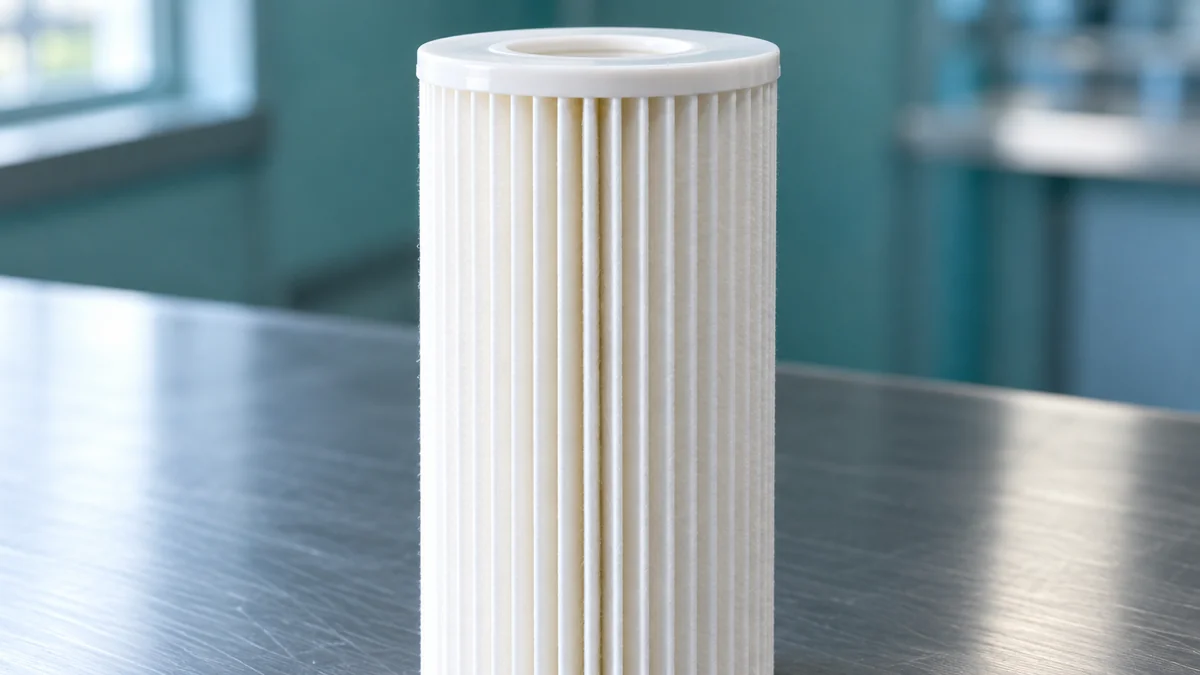

Pense em uma folha de papel dobrada como sanfona e enrolada em volta de um tubo. Esse é o princípio do cartucho plissado: o meio filtrante é dobrado em pregas no sentido do comprimento, apoiado em um núcleo interno e protegido por uma gaiola externa. O líquido atravessa as pregas de fora para dentro e sai pelo centro.

As dobras multiplicam a superfície de filtração sem aumentar o tamanho do cartucho. Na prática, isso significa maior vazão e menor perda de pressão para a mesma micragem. É por isso que o plissado aparece nas etapas que precisam reter partículas pequenas sem estrangular a linha.

A diferença em relação aos cartuchos de profundidade, como o bobinado e o PP expandido, está na forma de reter. Nestes, a sujeira fica presa ao longo de toda a espessura da parede. No plissado, a retenção acontece principalmente na superfície da manta ou da membrana. Comparamos os tipos no guia sobre elemento filtrante industrial: tipos e quando trocar.

Filtro plissado nominal x absoluto: o que a classificação significa

A micragem de um cartucho só diz algo completo quando vem acompanhada da classificação. É ela que indica com que rigor o elemento retém as partículas daquele tamanho.

No nosso plissado nominal (linha FIPL), a manta de polipropileno plissada oferece maior área de filtração, maior vazão e menor custo de filtração, com boa resistência mecânica e compatibilidade química, em 1, 5 e 25 micras e comprimentos de 10″ e 20″.

No cartucho plissado de polipropileno absoluto, a micragem absoluta corresponde a uma eficiência de filtração de 99,5%, e o elemento não solta fibras. Ele é feito em 0,22, 0,45 e 1,0 micra, nos comprimentos de 10″ e 20″.

Para quem precisa de desempenho ainda maior, existe o cartucho plissado de polipropileno absoluto Beta 5000. A classificação Beta expressa a eficiência pela relação entre as partículas que chegam ao filtro e as que conseguem passar por ele: quanto maior o número, mais eficiente é o elemento. O Beta 5000 suporta diferencial de pressão máximo de 35 PSID e esterilização a vapor a 121 °C por 30 minutos.

Materiais do cartucho plissado: polipropileno, PES, Nylon 66 e PTFE

O material do meio filtrante define a compatibilidade química e a aplicação. Veja as opções da nossa linha:

O polipropileno, nas versões absolutas, tem ampla compatibilidade com a maioria dos químicos, ácidos, bases e solventes. A polietersulfona (PES) é a membrana usada para reter bactérias e outros microrganismos em laboratórios, na indústria farmacêutica e nas etapas finais de tratamento de água, e tem baixa adsorção de proteínas.

O Nylon 66 resiste a solventes e a uma ampla faixa de compostos. Na versão de dupla membrana, ganha capacidade de retenção e vida útil em relação a um modelo de membrana simples. Já o PTFE é hidrofóbico: ele foi feito para ar e gases, no respiro de tanques e reservatórios, e não para a filtração da linha de água.

Filtro plissado como pré-filtro de membrana

Membranas de osmose reversa e de filtração fina são etapas sensíveis, que precisam chegar protegidas de partículas. O plissado absoluto de polipropileno, comum e Beta 5000, pode ser usado como pré-filtro em sistemas de osmose reversa e como pré-filtro de membrana em geral, retendo sedimentos e sólidos suspensos com baixa perda de pressão.

Uma sequência típica vai do mais grosso para o mais fino:

1. Sedimentocartucho nominal retém a carga grossa
2. Plissado absolutobarreira em micragem fina
3. Membranaetapa final protegida

Explicamos o que cada nível de membrana retém no artigo sobre filtro de membrana: o que ele remove. A ordem e as micragens de cada etapa dependem da água de entrada e da exigência do processo.

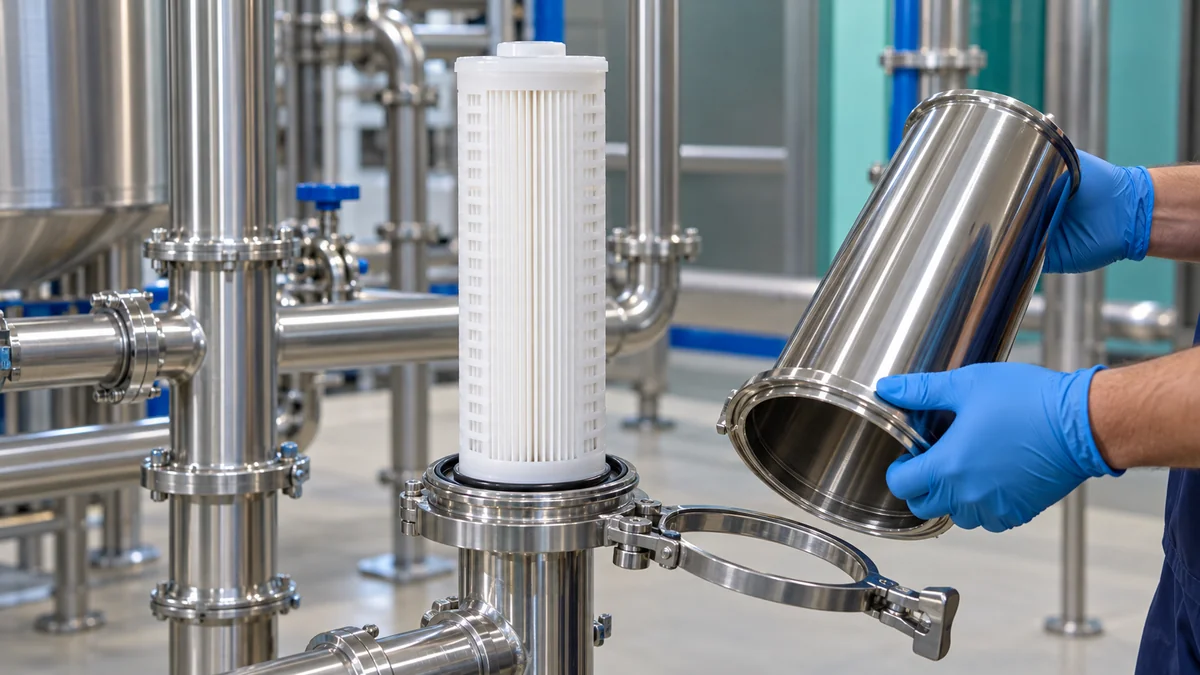

Conexões 222 e 226 e carcaças sanitárias

Nos cartuchos plissados de membrana, o encaixe na carcaça faz parte da vedação. Por isso, a conexão do cartucho precisa ser a mesma da carcaça. O Beta 5000 é feito nas conexões 222 e 226, com terminações de fundo fechado ou lança. Os cartuchos de PES, Nylon 66 e PTFE vêm com conexão de trava 226, e o PTFE também tem versão aberta nas duas extremidades.

Para esses elementos, a carcaça sanitária com conexão 222 ou 226 é fabricada em aço inox 304 ou 316, nos tamanhos de 5″, 10″ e 30″. Ela foi projetada para as etapas mais críticas de filtração em processamento industrial, como a filtração de líquidos, a ventilação de tanques e a filtração de gases.

Na filtração para a indústria farmacêutica, por exemplo, elementos plissados de membrana em carcaça sanitária atendem a filtração de processo e pré-envase, e o cartucho de PTFE faz a ventilação dos tanques de água.
