O filtro bag é um filtro de bolsa: um elemento filtrante em forma de saco, preso por um anel, que fica dentro de uma carcaça. O fluido entra pela boca da bolsa, atravessa o tecido e deixa os sólidos retidos do lado de dentro. É uma solução muito usada em processos com bastante sólido, porque a bolsa oferece grande área de filtração e baixa perda de carga.
Para escolher o elemento certo, são quatro decisões: o tamanho da bolsa (P1, P2 ou P4), o meio filtrante (polipropileno, nylon ou poliéster), a micragem (de 0,5 a 800 µ, conforme o meio) e a carcaça compatível com a vazão. Abaixo, explicamos cada uma delas.
Resumo rápido
- O que é: bolsa filtrante de profundidade instalada em carcaça, para reter sólidos de líquidos.
- Onde entra: águas de processo, químicas, alimentos e bebidas, óleos, fertilizantes, lubrificantes e pré-filtração.
- Tamanhos: P1 (180 × 430 mm), P2 (180 × 830 ou 840 mm) e P4 no formato Big Blue (100 × 450 mm).
- Meios e micragens: polipropileno, nylon ou poliéster, de 0,5 a 800 µ conforme o meio.
- Carcaça: aço inox 304 ou 316, com vazão de 18 m³ (P1S) ou 36 m³ (P2S) para fluidos com a viscosidade da água.
O que é um filtro bag e onde ele entra no processo
O filtro bag industrial tem duas partes: a bolsa filtrante (o elemento descartável) e a carcaça que a abriga. A bolsa trabalha por filtração de profundidade: os sólidos ficam presos ao longo da espessura do tecido, e não só na superfície. Isso dá ao elemento alta capacidade de retenção de contaminantes, baixa perda de carga e baixo custo por litro filtrado.
Como a bolsa oferece grande área de filtração no mesmo espaço, ela é indicada onde há muita carga de sólidos. Alguns exemplos dos segmentos que atendemos:
- Óleo vegetal: no óleo bruto após a extração, bags em carcaça inox suportam grande carga de sólidos antes da estocagem e do refino.
- Fertilizantes: bags e cartuchos de profundidade retêm cristais e impurezas das soluções nutritivas.
- Papel e celulose: bags em carcaças inox protegem chuveiros da máquina e selagem de bombas contra fibras e partículas.
- Lubrificantes: pré-filtração no recebimento de óleo básico e aditivos, para proteger bombas e medidores. Veja a filtração para a indústria de lubrificantes.
Na água, o elemento bag também atende águas em geral, águas de processo, químicas, cosméticos e pré-filtração. Para entender onde ele se encaixa entre os outros tipos de equipamento, veja o guia filtros industriais: tipos e como escolher.
Tamanhos P1, P2 e P4: como identificar o filtro bag
O tamanho é a primeira coisa a conferir, porque a bolsa precisa casar com a carcaça. As medidas são o diâmetro externo e o comprimento da bolsa, em milímetros:
| Tamanho | Diâmetro × comprimento | Observação |
|---|---|---|
| P1 | 180 × 430 mm | Bolsa curta; corresponde à carcaça P1S |
| P2 | 180 × 830 mm ou 180 × 840 mm | Bolsa longa; corresponde à carcaça P2S |
| P4 (Big Blue) | 100 × 450 mm | Formato menor, Big Blue |
Repare que o P2 aparece em duas medidas de comprimento. Na hora de repor, meça a bolsa que está em uso ou informe o modelo da carcaça.

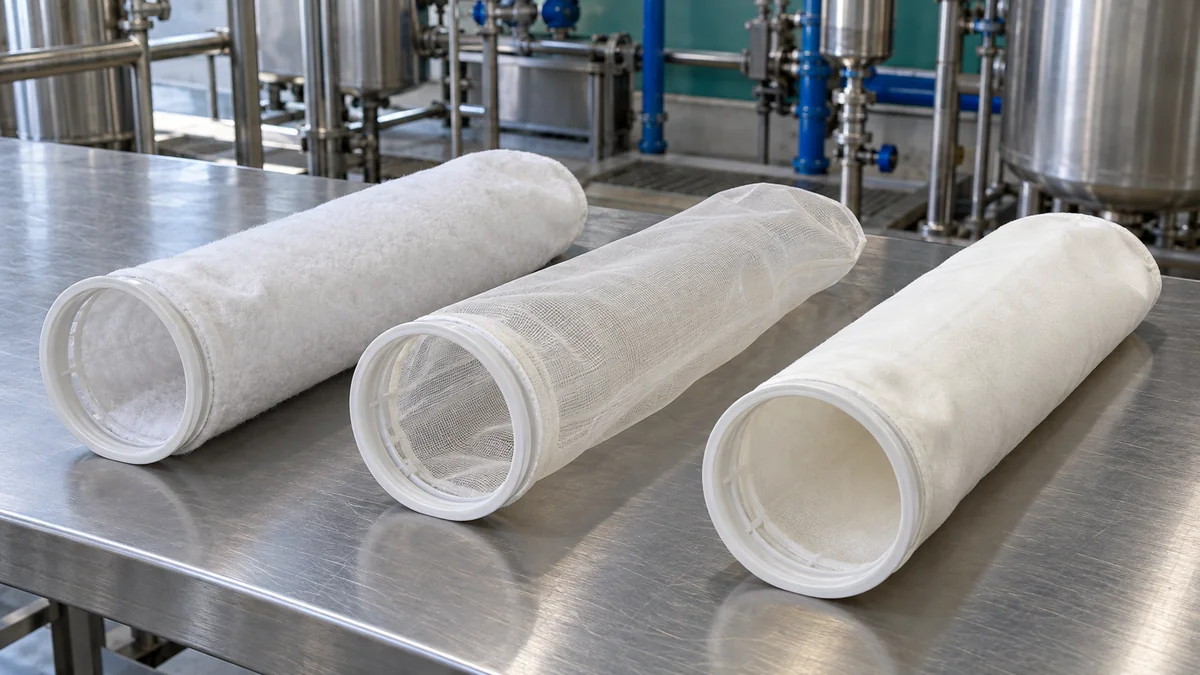

Polipropileno, nylon ou poliéster?
O meio filtrante é o tecido da bolsa. O nosso elemento filtrante bag pode ser produzido em diferentes meios, o que lhe confere ampla compatibilidade química e térmica. O anel que prende a bolsa na carcaça também varia: polipropileno, nylon ou metálico.
Polipropileno (PP)
Linha FIBG (PP), com bolsa e anel de polipropileno. Atende de 0,5 a 800 µ e usa materiais qualificados para alimentos e bebidas, aprovados pelo FDA.
Nylon (NY)
Linha FIBG (NY), com anel de polipropileno ou nylon. Atende de 25 a 800 µ, para retenção de partículas maiores.
Poliéster
Terceira opção de meio filtrante da mesma família de bolsas. A indicação depende do fluido e da temperatura de trabalho.
A escolha depende do fluido que será filtrado, da temperatura de trabalho e da micragem desejada. Em soluções químicas, óleos ou fluidos aquecidos, informe a composição e a temperatura para que nossa equipe confirme o meio filtrante e o anel.
Micragem do filtro bag: como escolher
A micragem indica o tamanho das partículas que a bolsa foi feita para reter. Nas nossas bolsas, a retenção é de 90% na micragem indicada, ou seja, a classificação é nominal. As opções disponíveis são:
- Bolsas em geral: 0,5 · 1 · 5 · 10 · 20 · 25 · 50 · 75 · 100 · 125 · 150 · 200 · 250 · 300 · 400 · 600 · 800 µ, conforme o meio filtrante;
- Bolsa de nylon: 25 · 50 · 100 · 150 · 200 · 250 · 400 · 600 · 800 µ.
Uma micragem fina demais, numa água ou num produto com muito sólido, satura a bolsa depressa. Por isso, quando a carga de sólidos é alta, a estratégia mais usada é filtrar em estágios: uma bolsa mais aberta segura os sólidos maiores e um segundo estágio mais fino, em bag ou cartucho, faz o polimento. Isso aumenta a vida útil dos elementos.
Dica: se o processo exige retenção absoluta em micragem fina, o bag pode trabalhar como pré-filtro de um cartucho plissado absoluto. A bolsa segura a carga pesada e o cartucho faz o acabamento. Para a etapa de sedimento em cartucho, veja também o nosso guia sobre filtro de polipropileno.
Carcaça para filtro bag: vazão e material
A carcaça de aço inox para bag é fabricada em inox 304 ou 316, para aplicações industriais e comerciais. Ela oferece maior resistência mecânica e à corrosão do que uma carcaça de plástico equivalente.
| Carcaça | Vazão (fluido com viscosidade da água, 1 cP) | Material | Conexão |
|---|---|---|---|
| P1S | 18 m³ | Inox 304 ou 316 | Flange 2″ ou rosca fêmea BSP 2″ |
| P2S | 36 m³ | Inox 304 ou 316 | Flange 2″ ou rosca fêmea BSP 2″ |
Atenção ao detalhe da viscosidade: as vazões acima valem para fluidos com a viscosidade da água. Óleos e produtos mais viscosos aumentam a perda de carga, então a vazão real precisa ser avaliada para o fluido do seu processo.
A tampa é fixada com parafuso basculante. Isso facilita a troca do elemento e dá mais segurança ao conjunto, porque evita que a tampa se solte quando a linha sofre golpes de pressão. Veja outras carcaças e elementos na categoria filtragem industrial.

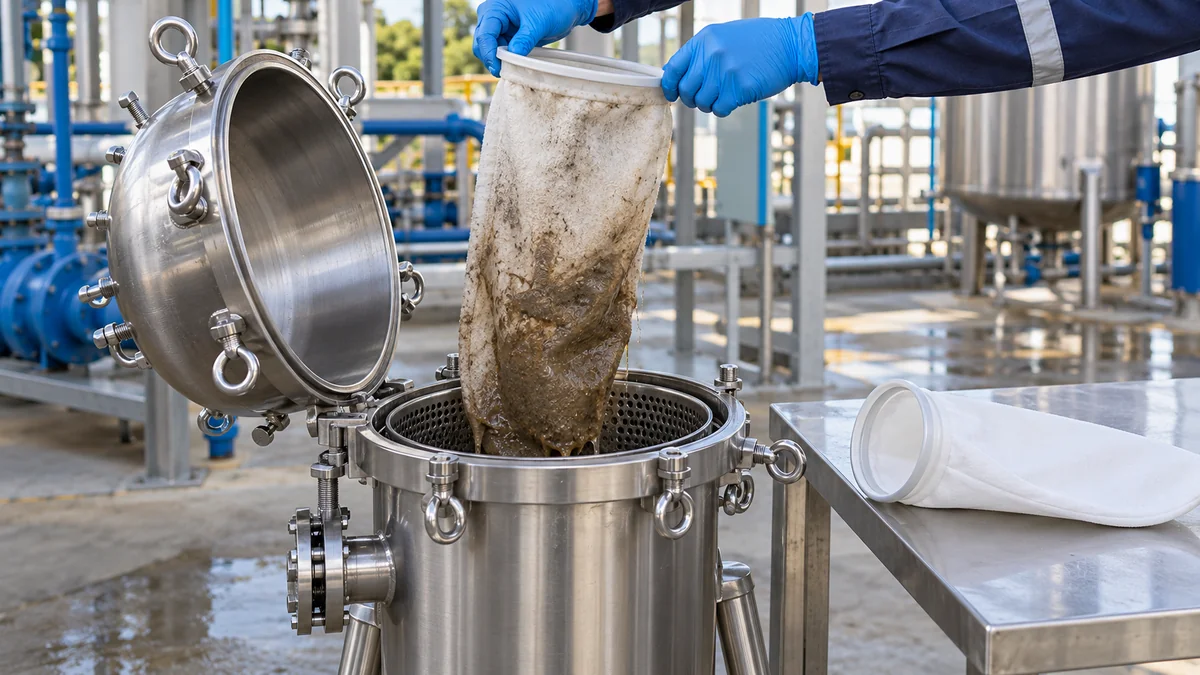

Como trocar a bolsa do filtro bag com segurança
Não existe um intervalo fixo de troca: ele depende da carga de sólidos do fluido. O sinal prático é a queda de vazão ou o aumento da diferença de pressão entre a entrada e a saída da carcaça. Na hora de trocar, siga esta sequência:
- Isole a carcaça: feche as válvulas de entrada e de saída.
- Alivie a pressão e drene o fluido antes de mexer na tampa.
- Abra a tampa soltando os parafusos basculantes.
- Retire a bolsa saturada com cuidado, usando luvas e o EPI adequado ao fluido.

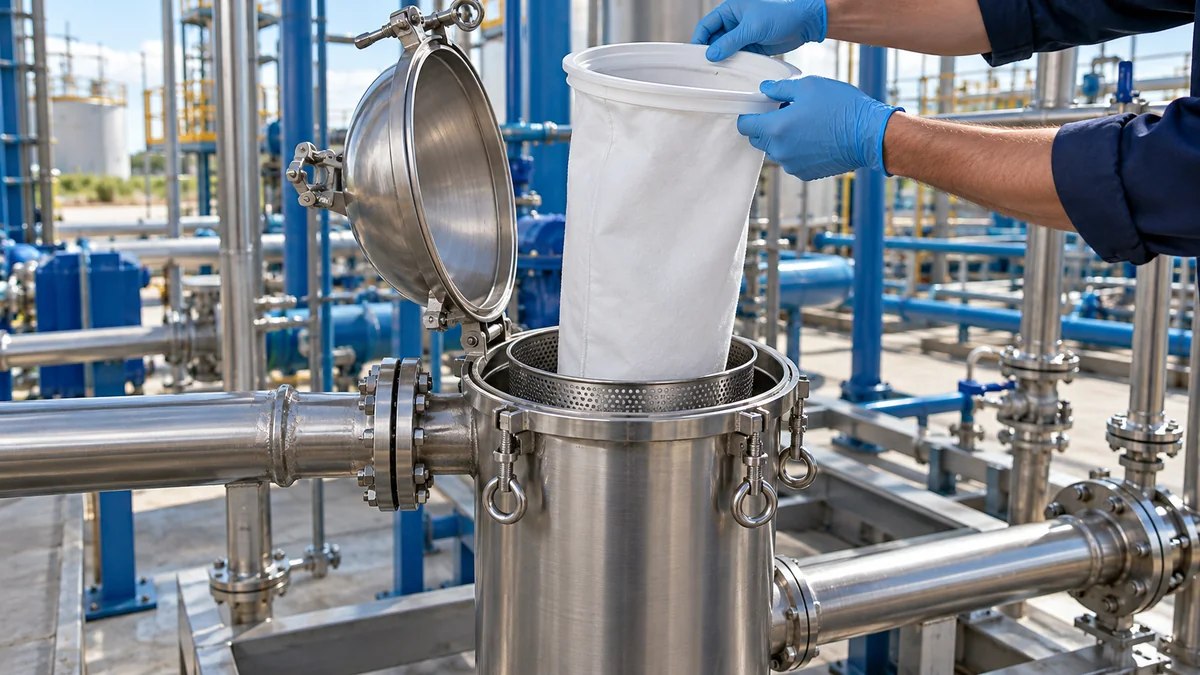

- Instale a bolsa nova do mesmo tamanho, meio e micragem, assentando bem o anel para vedar.
- Feche a tampa, abra a entrada devagar e confira se há vazamentos.
Atenção: uma bolsa mal assentada deixa o fluido passar sem filtrar pelo anel. Confira sempre a vedação antes de colocar a linha em operação.
Perguntas frequentes
Qual a diferença entre filtro bag e filtro cartucho?
O bag é uma bolsa de tecido com grande área de filtração e baixa perda de carga, indicada para cargas altas de sólidos. O cartucho é um cilindro rígido, usado em várias etapas, inclusive no acabamento fino.
O que significa P2S no filtro bag?
É a designação do tamanho 2 da bolsa e da carcaça correspondente. A bolsa P2 tem 180 mm de diâmetro e 830 ou 840 mm de comprimento, e a carcaça P2S tem vazão de 36 m³ para fluidos com a viscosidade da água.
Qual a micragem do filtro bag de nylon?
De 25 a 800 µ: 25, 50, 100, 150, 200, 250, 400, 600 e 800 µ.
A carcaça de bag serve para óleo?
Sim, carcaças de inox com bags são usadas na filtração de óleo bruto. Como a vazão informada vale para a viscosidade da água, o dimensionamento para óleo precisa considerar a viscosidade e a temperatura do fluido.
Precisa especificar um filtro bag?
Informe o fluido, a vazão, a temperatura e a micragem desejada. Nossa equipe técnica indica a bolsa, a carcaça e prepara o orçamento para a sua empresa.
